Hydraulische Weiche DN32

Die hydraulische Weiche dient zur Trennung des Wärmequellenkreises und des Heizkreises. Sie gewährleistet die Unabhängigkeit des Betriebs beider Stromkreise, ohne dass ein Ausgleich der Ströme erforderlich ist. Die Weiche ist innen leer, so dass der Durchfluss je nach Betriebsvariante der Heizungsanlage in alle Richtungen möglich ist. Zusätzlich ermöglicht es das Spülen und Entlüften des Heizmediums.

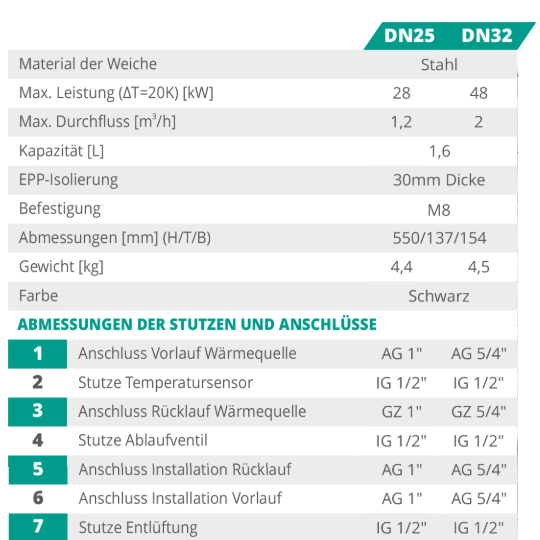

Material der Weiche: Stahl
Farbe: Schwarz
Max. Leistung (ΔT=20K): 48 kW
Max. Durchfluss: 2 m³/h
Kapazität: 1,6 L
EPP-Isolierung: 30 mm Dicke
Befestigung: M8

Abmessungen:

• Höhe: 550 mm
• Tiefe: 137 mm
• Breite: 154 mm
• Gewicht: 4,5 kg

Aufbau

1- Anschluss Vorlauf Wärmequelle AG-5/4"

2- Stutze Temperatursensor IG-1/2"

3- Anschluss Rücklauf Wärmequelle GZ-5/4"

4- Stutze Ablaufventil IG-1/2"

5- Anschluss Installation Rücklauf AG-5/4"

6- Anschluss Installation Vorlauf AG-5/4"

7- Stutze Entlüftung IG-1/2"
